EMI Shielding Changgao Electric Group Co., Ltd.

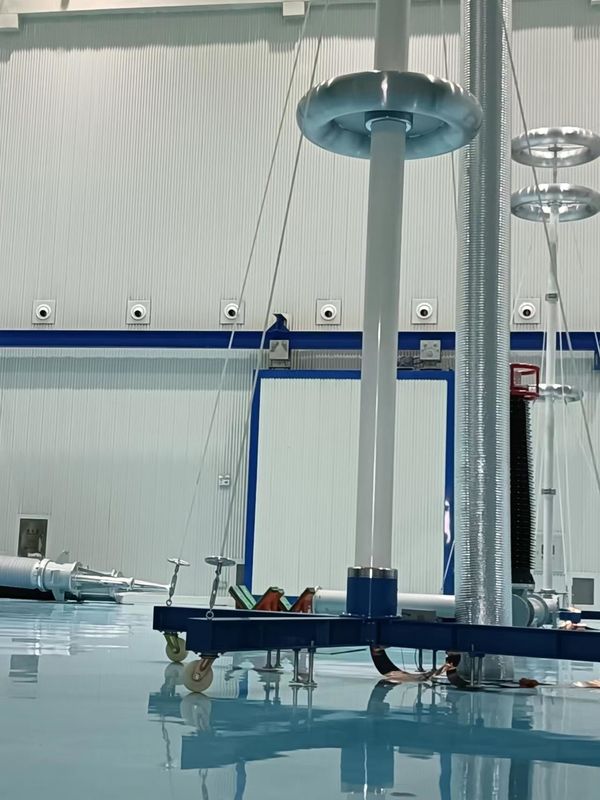

Progetto di schermatura nella sala di prova dell'impianto n. 5
Dimensioni della sala di proiezione: 37,7×30,4×20 m
Completamento nel giugno 2022
La sala blindata integrata è costituita dai seguenti sistemi chiave:
Sistema strutturale: il sistema strutturale della sala blindata integrata comprende pareti, soffitti e pavimenti costruiti con materiali altamente conduttivi come rame o alluminio.Queste strutture formano uno spazio di schermo elettromagnetico chiuso, bloccando efficacemente l'ingresso di onde elettromagnetiche esterne.
Sistema di sigillamento conduttivo: per garantire il contenimento delle onde elettromagnetiche all'interno della sala e prevenire le perdite attraverso i buchi delle porte o altre aperture,la sala blindata integrata è dotata di un sistema di sigillamento conduttivoCiò include porte, finestre e materiali di tenuta conduttivi, che assicurano la completa tenuta di entrata ed uscita e forniscono una protezione elettromagnetica continua.
Sistema di messa a terra: il sistema di messa a terra è un componente critico della sala blindata integrata, progettato per dissipare e eliminare in modo sicuro le interferenze elettromagnetiche esterne.Le strutture e le attrezzature all'interno della sala sono collegate al terreno attraverso conduttori di messa a terra, creando un percorso di messa a terra a bassa impedenza per deviare le interferenze elettromagnetiche esterne in modo sicuro verso terra.
| Strutture principali | Disegno |
| Sala di prova della contaminazione da UVH | Dimensioni della camera di nebbia: 30m x 25m x 30m h. |
| Effetto di schermatura elettromagnetica: 65 dB a 1 MHz. | |
| Attrezzature generatrici di nebbia: 6 t/h. caldaia e ugello di spruzzo in totale 150 in 4 direzioni diverse. | |
| Impianti di prova della contaminazione da 1000 kV CA | Trasformatore di prova:1000 kV, 5000 kVA/ 1 min, 4000 kVA/ continuo. |
| Caduta di tensione del sistema complessivo:Meno del 5% a 3A, 600-1000kV. | |
| Fonte di alimentazione:generatore a corto circuito (3-fase, 125MVA). | |
| Impianti di prova della contaminazione a 750 kV di corrente continua | Tipo:Rettifica a onda completa a tre fasi a cascata con sistema di feedback. |
| Voltaggio nominale: 750 kV. | |
| Corrente nominale:1A ((30mA a 800kV). | |
| Caduta di tensione del sistema complessivo:Meno del 5% a 2,5A, 200-750kV. | |
| Fonte di alimentazione:generatore a corto circuito (3-fase, 125MVA). |
Domande frequenti
Perché il cliente ha scelto noi?
A Jinlida Electron (Changzhou) CO., LTD è specializzata nella schermatura elettromagnetica, integrando ricerca e sviluppo, produzione, vendita e servizio.Il controllo di qualità di alto livello e gli anni di esperienza nell'esportazione ci aiutano a conquistare la fiducia e la lealtà dei nostri clienti in tutto il mondo. Benvenuti le vostre indagini e ordini per il test di qualità, condizioni di vendita più favorevoli saranno fornite per supportare l'espansione del mercato locale se può essere stabilito un partenariato a lungo termine.
Q Lei è una società commerciale o un fabbricante
A. Siamo una società professionale di tecnologia di schermatura elettromagnetica che integra ricerca e sviluppo, progettazione, vendita, produzione, installazione e servizio.
Q Quanto dura il tempo di consegna?
A Generalmente il prodotto deve essere consegnato entro XXX giorni dalla data di ricezione dell'acconto, il tempo di consegna specifico dipende dal prodotto specifico.
Q Quali sono i termini di pagamento?
A Generalmente il 80% TT in anticipo, il saldo prima della spedizione.
Q Che ne dici del servizio post-vendita del tuo prodotto?
Una garanzia di 1 anno ((negoziabile); pezzi di ricambio e servizi tecnici saranno forniti a lungo termine.
D: Che mi dici del servizio post-vendita?
A(1) Istruzioni di installazione e messa in servizio online.
(2) Ingegneri ben addestrati disponibili per il servizio all'estero.
(3) Agenti e servizi post-vendita disponibili in tutto il mondo.
